產品描述
產品型號:
AET-18G-2.92/M-2.92/M-1.2M
組部件列表
|
序號 |
型號 |
名稱 |
數量 |
外導體 |
中心導體 |
連接套 |
絕緣體 |
|
1 |
2. 92/M |
2. 92接頭 |
2 |
不銹鋼鈍化 |
鈹青銅鍍金 |
不銹鋼 鈍化 |
聚醚酰亞胺 |
|
2 |
穩相電纜 |
TF2550電纜 |
1 |
/ |
/ |
/ |
/ |

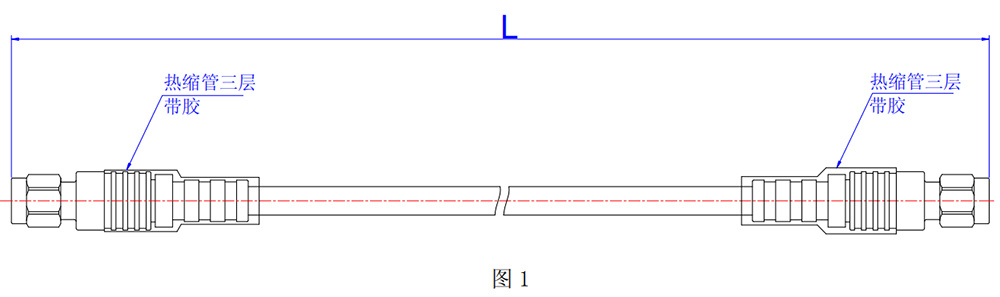

結構示圖如圖 1 所示：
1.2 組件技術要求
|
序號 |
項目 |
性能要求 |
|
1 |
長度 |
1. 2m (含接頭） |
|
2 |
使用溫度 |
-55℃～125℃ |
|
3 |
特性阻抗 |
50Q |
|
4 |
頻率范圍 |
DC~18GHz |
|
5 |
駐波 |
≤1. 15(26. 5G) |
|
6 |
絕緣電阻 |
≥5000 MQ |
|
7 |
介質耐壓 |
1000V |
|
8 |
機械壽命 |
500次 |
|
9 |
插入損耗 |
≤1.6dB@18GHz |
測試曲線圖
